در این مقاله ما به چیستی وال پست و موارد مربوط به آن میپردازیم :
وال پست که با نام وادار نیز شناخته می‌شود، با استفاده از کلاف‌های قائم یا افقی ساخته می‌شود. این محصول به منظور افزایش مقاومت سازه در برابر عوامل طبیعی مانند زلزله و باد مورد استفاده قرار می‌گیرد.

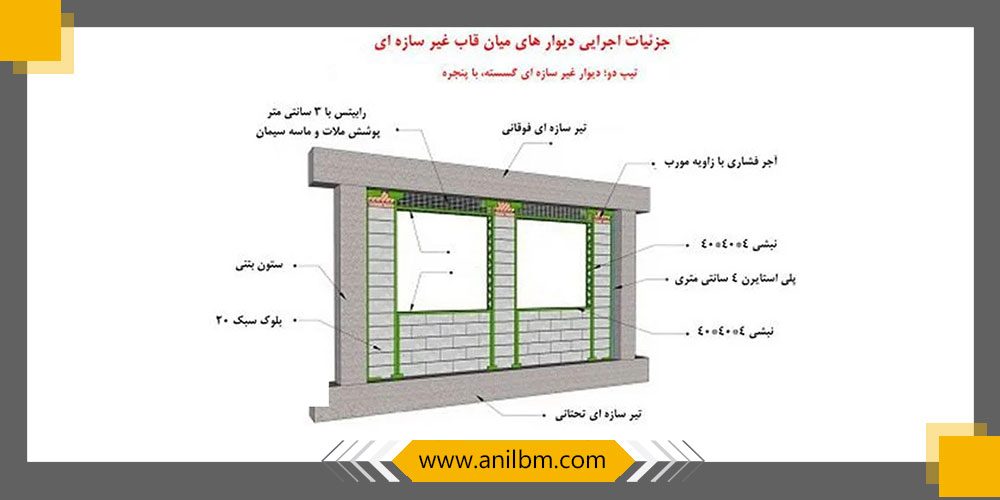

از وال پست برای اتصال میانقاب‌های سازه‌ای و غیرسازه‌ای به اسکلت ساختمان استفاده می‌شود. میانقاب‌ها دیواره‌هایی هستند که بر اساس اتصال یا عدم اتصال آن‌ها به سازه به دو دسته تقسیم و نام‌گذاری می‌شوند.
اساس کار این مقطع فولادی همان نبشی‌کشی ساختمان است. برای اجرای وال پست، در اکثر اوقات از نبشی‌کشی استفاده می‌شود. به همین دلیل، قیمت نبشی یکی از عوامل تأثیرگذار در هزینه‌های اجرای وادار است.
استفاده از وال پست به عنوان یک راهکار مؤثر در افزایش مقاومت سازه‌ها، به خصوص در مناطق زلزله‌خیز، بسیار حائز اهمیت است. این مقطع فولادی به توزیع فشار کمک کرده و ایمنی سازه را در برابر حوادث طبیعی افزایش می‌دهد.
در ادامه به هدف اجرای وال پست و انواع آن میپردازیم :
هدف از اجرای وال پست در ساختمان، انتقال بارهای حاصل از باد و لرزه به فریم‌های سازه و ایمن‌سازی دیوار در برابر ریزش است. وال پست به عنوان نگهدارنده و برای نبشی‌کشی دیوارها هنگام ساختمان‌سازی و جلوگیری از تخریب در هنگام زلزله مورد استفاده قرار می‌گیرد.
وال پست‌ها به دو دسته عمودی و افقی تقسیم می‌شوند:
وال پست عمودی:
وال پست افقی:
در مناطق زلزله‌خیز یا در معرض باد، از وال پست ترکیبی استفاده می‌شود. به این ترتیب که دو وال پست قائم و افقی در کنار هم قرار می‌گیرند تا ایمنی ساختمان بیشتر شود.
اجرای وال پست با توجه به نوع آن، نقش بسزایی در افزایش ایمنی و مقاومت سازه‌ها در برابر بارهای طبیعی دارد. استفاده از وال پست‌های ترکیبی به ویژه در مناطق پرخطر، به تقویت سازه و کاهش آسیب‌های احتمالی کمک می‌کند.
کاربردهای وال پست و شرایط استفاده ار آن :
کاربرد اصلی وال پست در ساخت میانقاب‌های سازه‌ای و غیرسازه‌ای مقاوم به زلزله است. این المان به کاهش بار وارد شده به دیوارها کمک کرده و احتمال پایین افتادن وسایل در هنگام زلزله را کاهش می‌دهد.
از دیگر کاربردهای وال پست می‌توان به موارد زیر اشاره کرد:
با توجه به کاربردهای ذکر شده، وال پست اغلب در موارد زیر مورد استفاده قرار می‌گیرد:
این محصول در اسکلت‌های فلزی و بتنی نیز قابل اجراست.

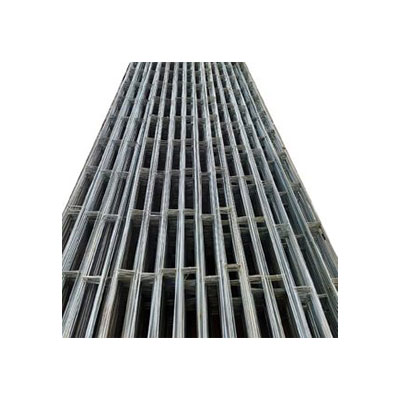

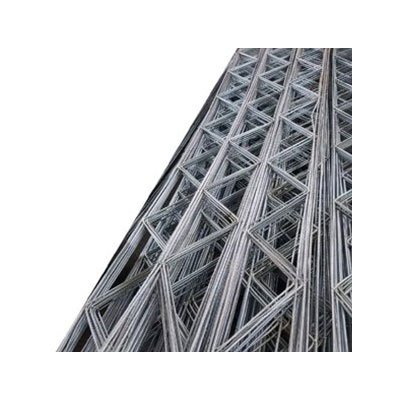

در بسیاری از مواقع، وال پست با میلگرد بستر اشتباه گرفته می‌شود. مهم‌ترین تفاوت این دو در نحوه اجرا و نصب آن‌ها است. وال پست به عنوان نگهدارنده و مقاوم‌کننده عمل می‌کند، در حالی که میلگرد بستر بیشتر در تقویت دیوارها استفاده می‌شود.
کاربردهای وال پست وابسته به انواع آن است. این تجهیزات به شکل‌های متفاوتی در بازار یافت می‌شوند، از جمله:
وال پست با انواع مختلف و کاربردهای گسترده‌ای که دارد، نقش مهمی در ایمنی و مقاومت سازه‌ها ایفا می‌کند. شناخت دقیق این محصول و تفاوت آن با سایر المان‌ها به طراحی و اجرای مؤثرتر کمک می‌کند.
در ادامه به انواع وال پست میپردازیم :

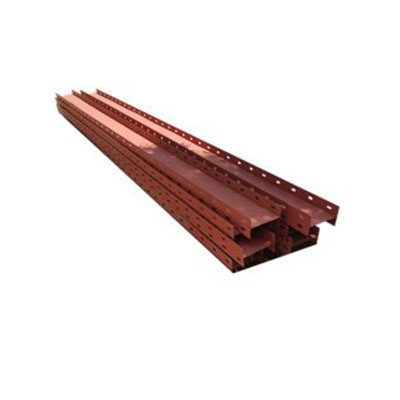

وال پست‌های عمودی یا قائم، که به عنوان وال پست دیوار نیز شناخته می‌شوند، در دیوار به صورت قائم و موازی با ستون‌ها یا اجزای دیگر قرار می‌گیرند. این پروفیل‌های H شکل به دلیل ظاهر مناسب خود، بلوک یا آجر را به راحتی درون خود جای می‌دهند.

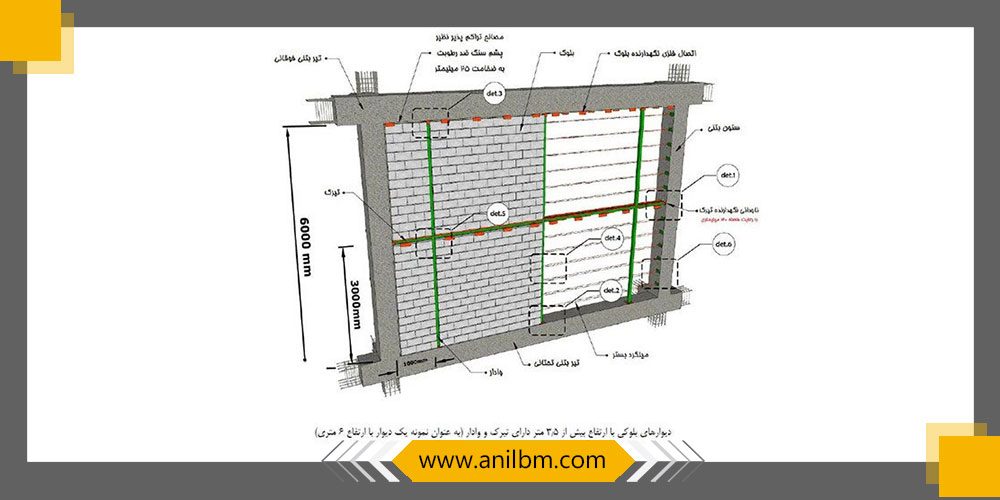

وال پست‌های افقی برای کاهش ارتفاع آزاد دیوارهای بیش از ۳.۵ متر به کار می‌روند. این محصول به خوبی دیوار را از قاب جدا کرده و نقش‌های دیگری نیز دارد، از جمله نگهداری تیرک‌ها. تیرک‌ها باید با ستون حداکثر یک متر فاصله داشته باشند تا از تغییر شکل در ناحیه مفصل جلوگیری شود.
براساس نظر ناظر مسئول پروژه، می‌توان از ترکیب وال پست‌های افقی و عمودی استفاده کرد که به این ترکیب، وال پست ترکیبی گفته می‌شود. این نوع می‌تواند یکپارچگی بیشتری برای سازه به همراه داشته باشد، البته در صورتی که به درستی به کار گرفته شود.
در اینجا به بررسی وال پست جدید و سنتی میپردازیم :
در گذشته، وال پست‌های سنتی که معمولاً از جنس نبشی‌های فولادی بودند، استفاده می‌شدند. این نوع دارای معایب متعددی از جمله:

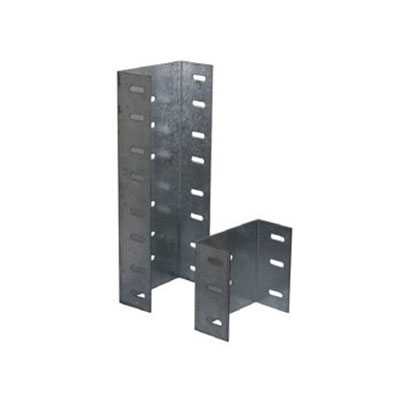

در سال‌های اخیر، استفاده از وال پست‌های جدید که به وال پست‌های منقطع نیز معروفند، رواج پیدا کرده است. این نوع از ناودانی‌های فولادی ساخته شده و به صورت منقطع در طول دیوار اجرا می‌شوند. مزایای وال پست‌های جدید نسبت به وال پست‌های سنتی شامل:
به همین دلیل، آیین‌نامه ۲۸۰۰ که از مهم‌ترین آیین‌نامه‌های ساخت و ساز در ایران است، استفاده از وال پست‌های جدید را در تمامی ساختمان‌ها الزامی اعلام کرده است.
وال پست‌ها با دسته‌بندی‌های مختلف و ویژگی‌های متفاوت، نقش حیاتی در ایمنی و طراحی سازه‌ها ایفا می‌کنند. شناخت و استفاده درست از این محصولات، به بهبود عملکرد سازه و افزایش ایمنی کمک می‌کند.
در ادامه به نحوه اجرای وال پست در انواع مختلف آن میپردازیم :

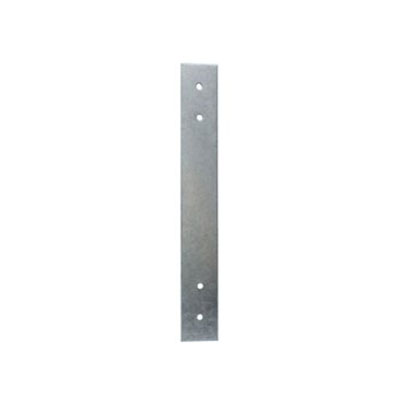

برای استفاده از وال پست در سازه‌های بتنی، از ورق‌های فلزی بهره‌برداری می‌شود. این ورق‌ها کار اتصال وال پست به سازه را ساده‌تر می‌کنند. در این روش، فاصله میان ورق و دیوار یا کف باید صفر باشد.
در ساختمان‌های اسکلت فلزی، اتصال وال پست به سازه بسیار مهم است و جوشکاری روی این محصول امری اجتناب‌ناپذیر است. جوش باید بر روی تیرچه ساختمان انجام شود و نوع جوش کیفیت اجرای وال پست را تعیین می‌کند.
نصب وال پست در بلوک‌های سبک کمی پیچیده‌تر است. دقت در نصب ورق‌ها و اتصالات مربوط به آن، در اجرای این محصول درون بلوک‌های سبک حیاتی است. در این حالت، تنها یک سمت از وال پست به بلوک‌ها متصل می‌شود.
اجرای وال پست در انواع سازه‌ها نیازمند دقت و توجه به جزئیات است. هر نوع سازه ویژگی‌های خاص خود را دارد که باید در نظر گرفته شوند تا عملکرد مطلوبی حاصل شود. با پیروی از اصول صحیح اجرا، می‌توان ایمنی و پایداری سازه را بهبود بخشید.
محاسبات وال پست‌ها به دو بخش اصلی سازه‌ای و لرزه‌ای تقسیم می‌شود. در ادامه به جزئیات هر یک از این بخش‌ها پرداخته می‌شود.
در محاسبات سازه‌ای، وال پست‌ها به عنوان یک عضو سازه‌ای در نظر گرفته می‌شوند و باید توانایی تحمل بارهای مختلف را داشته باشند. این بارها شامل موارد زیر است:
نکات مهم در محاسبات سازه‌ای:
در محاسبات لرزه‌ای، وال پست‌ها به عنوان اعضای مهاربندی در نظر گرفته می‌شوند و باید توانایی تحمل نیروهای ناشی از زلزله را داشته باشند. این نیروها شامل:
نکات مهم در محاسبات لرزه‌ای:
در برخی موارد، نیاز به انجام آزمایش‌های آزمایشگاهی برای تعیین مقاومت وال پست‌ها وجود دارد، به ویژه در مواردی که:
محاسبات وال پست‌ها در هر دو بخش سازه‌ای و لرزه‌ای نقش حیاتی در ایمنی و پایداری سازه‌ها ایفا می‌کند. توجه به جزئیات در این محاسبات می‌تواند به بهبود عملکرد سازه در برابر بارهای مختلف کمک کند.
در اجرای وال پست، اشتباهات متعددی ممکن است رخ دهد که برخی از آن‌ها عواقب خطرناکی به همراه خواهند داشت. در ادامه به بررسی این اشتباهات پرداخته می‌شود.
استفاده از مصالح نامناسب مانند میلگرد یا لوله‌های فلزی می‌تواند به کاهش مقاومت وال پست منجر شود. انتخاب مصالح باید بر اساس استانداردها و الزامات طراحی انجام شود.
ابعاد وال پست باید مطابق با طراحی سازه تعیین شود. عدم رعایت ابعاد صحیح می‌تواند باعث کاهش مقاومت وال پست و عملکرد آن شود.
اتصال وال پست به سایر اجزای سازه باید به درستی انجام شود تا بتواند نیروهای وارد بر خود را به سایر اجزا منتقل کند. عدم اتصال صحیح می‌تواند به کاهش عملکرد وال پست و در نتیجه آسیب به سازه منجر شود.
محل قرارگیری وال پست باید مطابق با ضوابط آیین‌نامه‌های ساختمانی تعیین شود. عدم رعایت محل قرارگیری صحیح می‌تواند عملکرد وال پست را تحت تأثیر قرار دهد.
اجرای صحیح وال پست‌ها نقش مهمی در افزایش ایمنی ساختمان دارد. در صورت عدم اجرای وال پست یا اجرای نامناسب آن، دیوارها در هنگام وقوع زلزله دچار شکستگی و فروپاشی می‌شوند و می‌توانند خسارت‌های جانی و مالی فراوانی به بار آورند.
کیفیت و قیمت ورق و نبشی‌هایی که در تولید وال پست‌ها به کار گرفته می‌شوند، از اهمیت بالایی برخوردار است. انتخاب مصالح با کیفیت می‌تواند به بهبود عملکرد و ایمنی سازه کمک کند.
شما می‌توانید این محصولات را با مناسب‌ترین قیمت از آنیل تهیه کنید. برای کسب اطلاعات بیشتر و مشاوره، کافی است یکبار با کارشناسان ما تماس بگیرید.
اجتناب از اشتباهات رایج در اجرای وال پست می‌تواند به افزایش ایمنی و عملکرد سازه کمک کند. توجه به جزئیات در انتخاب مصالح و اجرای صحیح می‌تواند از بروز مشکلات جدی جلوگیری کند.
مقررات ملی ساختمان سندی است که الزامات آن باید در طراحی و اجرای ساختمان به دقت رعایت شود. در بند ۴-۹-۱-۳ این مقررات، که در سال ۹۶ ویرایش شده است، الزامات قانون استاندارد ۲۸۰۰ به‌طور مشخص مطرح شده است.
بندهای ۴، ۵ و ۶ قانون استاندارد ۲۸۰۰ استفاده از وال پست‌ها را ضروری می‌دانند. این بندها به‌طور خاص به موارد زیر اشاره دارند:
برخی نکات اجرایی مهم در استفاده از وال پست‌ها عبارتند از:
طی استاندارد ۲۸۰۰، دتایل‌هایی که در طراحی وال پست‌ها مورد اشاره قرار می‌گیرند، باید به‌دقت رعایت شوند.
عدم رعایت هر یک از ضوابط قانون ملی ساختمان می‌تواند منجر به زیان‌های مالی و جانی فراوانی شود. اگر ساختمان به دلیل زلزله یا باد تخریب شود و مشخص گردد که در طراحی و ساخت، سهل‌انگاری در اجرای این قوانین صورت گرفته، مهندس ناظر ساختمان به‌عنوان یکی از مقصرین اصلی معرفی خواهد شد.
رعایت مقررات ملی ساختمان و الزامات استاندارد ۲۸۰۰ در طراحی و اجرای وال پست‌ها ضروری است. توجه به جزئیات و اجرای صحیح این الزامات می‌تواند از بروز خسارات جانی و مالی جلوگیری کند و ایمنی سازه را تضمین نماید.
اجرای وال پست در سازه‌ها دارای مزایا و معایب متعددی است که در ادامه به بررسی آن‌ها میپردازیم.
با وجود معایب، مزایای استفاده از وال پست‌ها به‌مراتب بیشتر است. اجرای صحیح وال پست‌ها می‌تواند به‌طور قابل توجهی از خسارات ناشی از زلزله جلوگیری کند.
برای کسی که مسئولیت خرید تجهیزات موردنیاز یک پروژه ساختمانی را بر عهده دارد، دانستن اینکه وال پست چیست و چه کاربردی دارد از اهمیت بالایی برخوردار است. در این مقاله از آنیل به بررسی کاربردها و انواع وال پست‌ها پرداخته و الزامات نصب آن‌ها را مرور کردیم.
