میان بلت پلاستیکی آب بند
40,500تومان
توضیحات
برای اجرای صحیح عملیات بتن‌ریزی در سازه‌هایی نظیر دیوارهای برشی، مخازن ذخیره، استخرها، کانال‌های انتقال آب، تونل‌ها، سدها و سایر دیوارهای بتنی، انتخاب سیستم قالب‌بندی مناسب با در نظر گرفتن ضخامت، نوع کاربری و ویژگی‌های سازه‌ای ضروری است. در بیش از ۹۵٪ پروژه‌های دیوارهای بتنی، مهار فشار هیدرواستاتیکی بتن هنگام بتن‌ریزی، به‌عنوان یکی از چالش‌های اصلی مطرح است. عدم مهار مناسب قالب‌ها، منجر به باز شدن یا جابجایی قالب‌ها و در نهایت آسیب جدی به سازه خواهد شد. در این راستا، استفاده از تجهیزات مهاری شامل بلت، مهره، واشر و پشت‌بند، از الزامات اساسی فرآیند قالب‌بندی محسوب می‌شود.
در سازه‌هایی با الزامات ویژه‌ی آب‌بندی، به‌ویژه سازه‌های آبی، سوراخ‌های ایجادشده در اثر عبور بلت از بتن، پس از اتمام بتن‌ریزی و جداسازی قالب‌ها، به‌عنوان نقاط ضعف سازه‌ای محسوب می‌گردند. پرکردن این حفره‌ها با ملات‌های سیمانی، خصوصاً در دیوارهای ضخیم، علاوه بر دشواری اجرا، در بسیاری از موارد منجر به نشت آب و کاهش دوام سازه می‌شود. بهترین راهکار برای کنترل این مسئله، پیش‌بینی تمهیدات آب‌بندی در هنگام جای‌گذاری بلت و پیش از بتن‌ریزی است.

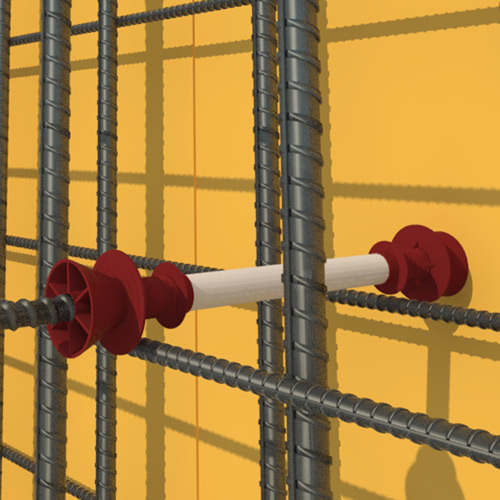

در این میان، «میان‌بلت آب‌بند پلاستیکی» یکی از اقتصادی‌ترین و مؤثرترین راهکارها برای آب‌بندی محل عبور بلت محسوب می‌شود. این محصول از جنس پلی‌وینیل‌کلراید (PVC) ساخته شده و متشکل از پنج قطعه اصلی است. در مقایسه با میان‌بلت‌های چدنی یا فنری، میان‌بلت پلاستیکی با کاهش هزینه تا حدود ۷۰٪، گزینه‌ای بسیار مقرون‌به‌صرفه برای پروژه‌های عمرانی محسوب می‌شود. از دیگر مزایای مهم آن، امکان استفاده از بلت‌های یک‌تکه و معمولی است که قابلیت استفاده مجدد در پروژه‌های بعدی را نیز فراهم می‌کند. در حالی که در سایر انواع میان‌بلت‌ها نیاز به بلت‌های خاص با دنده متفاوت وجود دارد که این مسئله محدودیت‌هایی را برای کارفرما ایجاد می‌کند.
افزایش یا کاهش طول میان‌بلت آب‌بند پلاستیکی به‌راحتی از طریق افزودن یا کاهش طول لوله PVC آجدار میسر است؛ موضوعی که در انواع فلزی یا چدنی با محدودیت یا هزینه بالا همراه است. سطح آجدار لوله پلاستیکی نیز موجب درگیری مناسب آن با بتن و جلوگیری از نشت می‌گردد. در ادامه به معرفی قطعات تشکیل‌دهنده این سیستم پرداخته می‌شود:
اجزای اصلی میان‌بلت آب‌بند پلاستیکی
-
رابط میان‌بلت پلاستیکی
این قطعه بین مخروطی و لوله آجدار قرار می‌گیرد و در داخل بتن باقی می‌ماند. استاپرهای لاستیکی پس از بتن‌ریزی در داخل این رابط جای‌گذاری می‌شوند. طراحی هندسی رابط به گونه‌ای است که درگیری حداکثری با بتن را فراهم کند. -
مخروطی میان‌بلت پلاستیکی
این قطعه در دو انتهای میان‌بلت نصب شده و پس از پایان بتن‌ریزی و جداسازی قالب، به کمک انبردست خارج می‌گردد تا فضای مناسب برای قرارگیری استاپرها فراهم شود. -
استاپر U (آب‌بندکننده لاستیکی ساده)
پس از خارج کردن مخروطی‌ها، این قطعه به داخل لوله میان‌بلت هدایت شده و وظیفه آب‌بندی قسمت میانی لوله را بر عهده دارد. این استاپر از جنس PVC نرم با انعطاف‌پذیری بالا تولید می‌شود. -
استاپر T (آب‌بندکننده لاستیکی لبه‌دار)
این قطعه پس از بتن‌ریزی و جداسازی مخروطی‌ها، در دو انتهای میان‌بلت جای‌گذاری شده و با ایجاد آب‌بندی در دو سر حفره، مانع از نشت آب می‌شود. -
لوله آجدار PVC
این لوله به عنوان قطعه واسطه‌ای در مجموعه میان‌بلت عمل کرده و امکان تغییر طول میان‌بلت را فراهم می‌کند. طراحی آجدار آن به‌منظور افزایش گیرایی با بتن انجام شده و با قطر داخلی ۲۲ میلی‌متر، مناسب عبور بلت‌های با قطر ۱۶ یا ۱۸ میلی‌متر است.
طریقه مصرف میان بولت آب‌بند پلاستیکی
استفاده صحیح از میان‌بلت آب‌بند پلاستیکی مستلزم رعایت دقیق مراحل نصب و مونتاژ پیش از بتن‌ریزی و اجرای کامل عملیات آب‌بندی پس از قالب‌برداری است. روند مصرف این تجهیز به صورت زیر انجام می‌شود:
1. مونتاژ اولیه میان‌بلت
پیش از حمل به کارگاه، مونتاژ اولیه میان‌بلت شامل اتصال دو قطعه مخروطی و رابط مرکزی با لوله آجدار پلاستیکی بر اساس ضخامت دیواره پروژه انجام می‌شود. این فرایند معمولاً در کارخانه تولیدکننده صورت می‌گیرد و میان‌بلت‌ها با توجه به ابعاد سفارشی توسط کارفرما تولید، مونتاژ و بسته‌بندی می‌گردند.
2. آماده‌سازی قالب و آرماتور
در محل اجرا، پس از تکمیل بافت شبکه آرماتور، اسپیسرهای پلاستیکی نظیر ویل فیکس جهت تثبیت فاصله بین میلگرد و بدنه قالب نصب می‌شوند. سپس یک طرف قالب دیوار مونتاژ و فیکس می‌شود.
3. جانمایی میان‌بلت و نصب بلت
با در نظر گرفتن ضخامت دیوار و فواصل استاندارد، سوراخ‌های مشخصی در قالب ایجاد شده و بلت فلزی مناسب که معمولاً طول آن برابر با ضخامت دیواره به‌علاوه ۴۰ تا ۷۰ سانتی‌متر است، از سمت قالب نصب‌شده به داخل شبکه آرماتور وارد می‌شود.
در این مرحله، میان‌بلت آب‌بند پلاستیکی همچون یک غلاف روی بلت قرار می‌گیرد. سپس قالب دوم نصب شده و بلت از سوراخ قالب مقابل عبور می‌کند. در ادامه با استفاده از مهره و واشر مخصوص و اجزای مهاری (نظیر لوله، قوطی یا ناودانی) متناسب با ضخامت سازه، قالب‌ها مهار و تثبیت می‌شوند و عملیات قالب‌بندی به پایان می‌رسد.
4. جداسازی مخروطی پس از بتن‌ریزی
پس از بتن‌ریزی و باز کردن قالب‌ها، دو سر مخروطی میان‌بلت روی سطح بتن قابل مشاهده است. این قطعات باید به کمک ابزار دستی مانند انبردست از داخل بتن خارج شوند. با خارج شدن مخروطی‌ها، دو حفره‌ی مخروطی شکل در بتن باقی می‌ماند که در انتهای آنها به رابط میانی میان‌بلت دسترسی خواهیم داشت.
5. اجرای عملیات آب‌بندی
عملیات آب‌بندی میان‌بلت به شکل زیر انجام می‌شود:
-
مرحله اول: یک عدد استاپر U (آب‌بند لاستیکی ساده) به داخل حفره هدایت شده و با اعمال فشار، تا مرکز لوله آجدار پیش رانده می‌شود تا قسمت میانی لوله به‌طور کامل آب‌بندی گردد.
-
مرحله دوم: دو عدد استاپر T (آب‌بند لاستیکی لبه‌دار) از دو سمت داخل رابط میان‌بلت قرار می‌گیرند تا لبه‌های آن با لبه‌ی داخلی رابط درگیر شده و دو سر حفره به‌طور کامل بسته شود.
6. تکمیل نهایی آب‌بندی
برای اطمینان بیشتر و آب‌بندی قطعی، فضای مخروطی باقیمانده از خروج قطعات، با ملات آب‌بند پر می‌شود. این ملات ترجیحاً از ترکیب گروت و چسب بتن آب‌بند تهیه شده و باید به‌صورت کامل داخل حفره تزریق و متراکم گردد.
نکات ضروری هنگام استفاده از میان‌بلت آب‌بند پلاستیکی
میان‌بلت آب‌بند پلاستیکی یکی از اجزای کلیدی در سیستم قالب‌بندی دیوارهای بتنی است که نقش مهمی در کنترل نشت آب و حفظ استحکام سازه ایفا می‌کند. در هنگام استفاده از این قطعه، رعایت نکات فنی زیر الزامی است:
1. استفاده صرف به‌عنوان غلاف (در صورت عدم نیاز به آب‌بندی)
در پروژه‌هایی که آب‌بندی سوراخ بلت مدنظر نیست، می‌توان از میان‌بلت آب‌بند پلاستیکی صرفاً به‌عنوان یک غلاف عبوری برای بلت استفاده کرد. در این حالت، اجزای آب‌بند (استاپرهای T و U) حذف می‌شوند. با این وجود، باقی‌ماندن قطعه مخروطی پلاستیکی در بتن حتی در این شرایط توصیه نمی‌گردد، زیرا به دلیل سطح مقطع بزرگ و توخالی، میتواند موجب کاهش مقاومت موضعی در بتن شود. لذا استخراج کامل مخروطی پس از قالب‌برداری، ضروری است.
2. جلوگیری از خروج شیره بتن
یکی از مزیت‌های مهم میان‌بلت آب‌بند پلاستیکی، ممانعت از نشت شیره بتن از محل عبور بلت‌ها است. وجود این قطعه از خروج دوغاب بتن از سطح قالب‌ها جلوگیری کرده و کیفیت نهایی سطح بتن را حفظ می‌کند.
3. اجتناب از حذف استاپرها در پروژه‌های آب‌بند
در سازه‌هایی که آب‌بندی کامل در محل عبور بلت مورد نیاز است، استفاده از استاپرهای لاستیکی T و U الزامی بوده و حذف یا کاهش تعداد آنها مجاز نیست. این اجزا نقش کلیدی در تامین مقاومت در برابر نفوذ آب دارند.
4. محدودیت در قطر قابل استفاده
میان‌بلت آب‌بند پلاستیکی برای بلت‌هایی با قطر ۱۶ و ۱۸ میلی‌متر طراحی شده و برای قطرهای بزرگ‌تر کاربردی ندارد. استفاده از آن برای بلت‌های غیرهم‌سایز موجب عملکرد ناقص و خطرات اجرایی خواهد شد.
خلاصه مراحل اجرای صحیح میان‌بلت آب‌بند پلاستیکی
-
آماده‌سازی آرماتور و قالب یک‌طرفه: پس از آرماتوربندی و نصب اسپیسرها، قالب یک سمت دیوار طبق نقشه اجرایی مونتاژ و فیکس می‌شود.
-
نصب بلت: بلت رزوه‌ای بر اساس ضخامت دیوار به اضافه طول اضافی برای مهار، از بیرون قالب به داخل آرماتور وارد می‌شود. مهره و واشر در سمت قالب نصب‌شده جهت تثبیت اولیه بسته می‌شود.
-
نصب میان‌بلت: میان‌بلت مونتاژشده شامل رابط، دو مخروطی و لوله آجدار روی بلت قرار می‌گیرد و یک سر آن باید کاملاً با سطح داخلی قالب مماس باشد.
-
تکمیل قالب‌بندی: طرف دیگر قالب نصب شده و قالب‌ها به‌گونه‌ای تنظیم می‌شوند که سطح داخلی هر دو قالب دقیقاً به دو سر میان‌بلت چسبیده باشد. بلت نیز باید به میزان مساوی از دو طرف بیرون‌زدگی داشته باشد.
-
تثبیت مهاری‌ها: مهره، واشر و سیستم مهار (لوله، قوطی یا ناودانی) بسته شده و مجموعه قالب‌بندی تثبیت می‌شود.
-
بتن‌ریزی: پس از اطمینان از استحکام قالب، بتن‌ریزی مطابق استانداردها انجام می‌گردد.
-
قالب‌برداری: پس از گیرش اولیه، قالب‌ها باز شده و کیورینگ بتن آغاز می‌شود. سپس بلت از یک سمت کشیده شده و از داخل میان‌بلت خارج می‌گردد.
-
خارج‌سازی مخروطی: دو سر مخروطی پلاستیکی با انبردست از سطح بتن خارج شده تا به حفره داخلی رابط دسترسی حاصل گردد.
-
نصب استاپر U: یک عدد استاپر ساده (U) با میله یا میلگرد به مرکز لوله پلاستیکی هدایت می‌شود.
-
نصب استاپرهای T: دو عدد استاپر لبه‌دار (T) از دو طرف به درون رابط وارد شده تا لبه‌ها با بدنه درگیر شوند.
-
آب‌بندی نهایی: فضای باقیمانده ناشی از خروج مخروطی با ملات ترکیبی از گروت و چسب بتن آب‌بند پر می‌گردد تا آب‌بندی کامل حاصل شود.
بسته بندی میان بلت آب بندی پلاستیکی به چه صورت می باشد ؟
| نام محصول | قطر بلت عبوری | تعداد در بسته | وزن بسته |
| Name | Bolt | Packing (QTY) | WEIGHT (KG) |
| میان بلت آب بند پلاستیکی Midbolt 20 |
16 – 18 | 100 | 8/2 |
| میان بلت آب بند پلاستیکی Midbolt 25 |
16 – 18 | 100 | 8/9 |
| میان بلت آب بند پلاستیکی Midbolt 30 |
16 – 18 | 50 | 4/9 |
| میان بلت آب بند پلاستیکی Midbolt 35 |
16 – 18 | 50 | 5/2 |
| میان بلت آب بند پلاستیکی Midbolt 40 |
16 – 18 | 50 | 5/8 |
| میان بلت آب بند پلاستیکی Midbolt 45 |
16 – 18 | 50 | 6/2 |
| میان بلت آب بند پلاستیکی Midbolt 50 |
16 – 18 | 50 | 6/8 |
| میان بلت آب بند پلاستیکی Midbolt 55 |
16 – 18 | 50 | 7/2 |
| میان بلت آب بند پلاستیکی Midbolt 60 |
16 – 18 | 50 | 8/8 |
توضیحات تکمیلی
| طول | 200 سانتی متر, 195 سانتی متر, 190 سانتی متر, 185 سانتی متر, 180 سانتی متر, 175 سانتی متر, 170 سانتی متر, 165 سانتی متر, 160 سانتی متر, 155 سانتی متر, 150 سانتی متر, 145 سانتی متر, 140 سانتی متر, 135 سانتی متر, 130 سانتی متر, 125 سانتی متر, 120 سانتی متر, 115 سانتی متر, 110 سانتی متر, 105 سانتی متر, 100 سانتی متر, 95 سانتی متر, 90 سانتی متر, 85 سانتی متر, 80 سانتی متر, 75 سانتی متر, 70 سانتی متر, 65 سانتی متر, 60 سانتی متر, 55 سانتی متر, 50 سانتی متر, 45 سانتی متر, 40 سانتی متر, 35 سانتی متر, 30 سانتی متر, 25سانتی متر, 20 سانتی متر |
|---|
