مهره مخروطی پلاستیکی

توضیحات

در فرآیند قالب‌بندی سازه‌های بتنی، به‌ویژه در دیوارهای بلند یا سازه‌های آبی مانند استخرها، مخازن و تصفیه‌خانه‌ها، مهار فشارهای جانبی بتن امری حیاتی و غیرقابل چشم‌پوشی است. اگر سیستم قالب‌بندی به‌درستی تثبیت نشود، فشار هیدرواستاتیکی بتن تازه می‌تواند باعث باز شدن قالب‌ها، ترک‌خوردگی، تغییر شکل سازه و در نهایت شکست کامل عملیات بتن‌ریزی شود.

در این سیستم‌ها، بلت‌ها به همراه مهره، واشر و پشت‌بندهای مهاری به‌عنوان اجزای اصلی تثبیت‌کننده عمل می‌کنند. اما چالش اساسی در پروژه‌هایی که نیاز به آب‌بندی دقیق و مطمئن دارند – نظیر مخازن یا دیواره‌های در معرض فشار هیدرواستاتیکی – ناحیه عبور بلت از داخل بتن است. باقی ماندن سوراخ عبور بلت پس از عملیات بتن‌ریزی، یک مسیر نفوذ برای آب و رطوبت ایجاد می‌کند که در بلندمدت می‌تواند دوام سازه را به خطر اندازد.

اگرچه استفاده از ملات‌های آب‌بند برای پر کردن این سوراخ‌ها امکان‌پذیر است، اما این روش:

• زمان‌بر است،

• دقت بالایی می‌طلبد،

• و از نظر اقتصادی چندان مقرون به صرفه نیست،
  ضمن اینکه تضمین قطعی برای جلوگیری از نفوذ آب نیز نمی‌دهد.

راهکار بهینه: استفاده از میان‌بلت‌های آب‌بند و مهره‌های مخروطی پلاستیکی

برای مقابله با این مشکل، استفاده از میان‌بلت‌های آب‌بند به‌عنوان قطعات واسط توصیه می‌شود. در میان انواع مختلف این سیستم‌ها، میان‌بلت فلزی آب‌بند یکی از رایج‌ترین گزینه‌هاست که از یک ورق دیافراگمی (پرده آب‌بند) و میلگرد دنده شده دو سر تشکیل شده است.

برای نصب این سیستم، از مهره مخروطی پلاستیکی استفاده می‌شود که نقش مهمی در:

• ایجاد فاصله مناسب بین قالب و سطح بتن،

• جلوگیری از تماس مستقیم فلز با بتن و در نتیجه پیشگیری از انتقال خوردگی به شبکه میلگردی،

• و اتصال آسان بلت به سیستم مهاری با دقت بالا دارد.

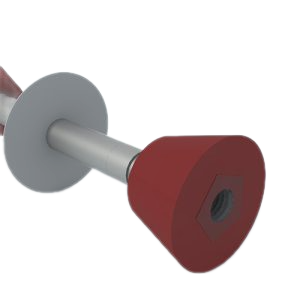

این مهره‌های مخروطی با طراحی خاص و تعبیه یک مهره فلزی درون بدنه پلاستیکی، امکان پیچ‌شدن بلت فلزی با اطمینان کامل را فراهم می‌کنند و در تثبیت موقعیت میان‌بلت، نقش کلیدی ایفا می‌نمایند.

روش صحیح استفاده از مهره مخروطی پلاستیکی در قالب‌بندی بتن

برای استفاده از مهره مخروطی پلاستیکی در قالب‌بندی سازه‌های بتنی، مراحل زیر باید به دقت اجرا شود:

1. بافت شبکه میلگردی:
   ابتدا آرماتوربندی دیوار یا المان بتنی طبق نقشه اجرایی انجام شده و در جای خود تثبیت می‌گردد.

2. نصب قالب یک طرف دیوار:
   پس از اتمام آرماتوربندی، یک سمت قالب‌بندی نصب می‌شود. سپس بلت بیرونی از سوراخ ایجادشده در قالب عبور داده می‌شود.

3. اتصال مهره مخروطی:
   سر دنده‌شده‌ی بلت به مهره مخروطی پلاستیکی بسته می‌شود. این مهره با داشتن مغزی فلزی، قابلیت اتصال محکم بلت به سیستم قالب را فراهم می‌سازد و همزمان فاصله‌ای مطمئن بین بلت فلزی و سطح بتن ایجاد می‌کند.

4. اتصال میان‌بلت فلزی:
   سر دیگر مهره مخروطی به میله دنده‌دار میان‌بلت فلزی متصل شده و از سمت مقابل نیز، یک عدد مهره مخروطی دیگر به انتهای میان‌بلت بسته می‌شود.

5. تکمیل قالب‌بندی:
   پس از نصب کامل میان‌بلت و اتصال آن از دو طرف به مهره‌های مخروطی، قالب دیواره مقابل مونتاژ می‌گردد و با بستن مهره‌ها، واشرها و مهارها، سیستم قالب‌بندی محکم و تثبیت می‌شود.

6. عملیات بتن‌ریزی و جداسازی قالب‌ها:
   پس از بتن‌ریزی و گیرش اولیه بتن، قالب‌ها باز شده و مهره‌های مخروطی قابل مشاهده در سطح بتن به‌آسانی بیرون کشیده می‌شوند.

7. آب‌بندی نهایی محل عبور بلت:
   فضای خالی باقی‌مانده از برداشت مهره مخروطی با ملات آب‌بند مناسب شامل ترکیب گروت سیمانی و چسب بتن آب‌بند پر می‌گردد تا از نفوذ هرگونه رطوبت و عامل مخرب جلوگیری شود.

میزان مصرف مهره مخروطی پلاستیکی در قالب‌بندی بتن

برای هر میان‌بلت فلزی که در سیستم قالب‌بندی دیوارهای بتنی استفاده می‌شود، به طور استاندارد دو عدد مهره مخروطی پلاستیکی مورد نیاز است؛ چراکه این مهره‌ها در دو سر میان‌بلت قرار می‌گیرند و وظیفه انتقال فشار و ایجاد فاصله مطمئن میان میان‌بلت و سطح بتن را بر عهده دارند.

به عبارتی دیگر، تعداد مصرف مهره‌های مخروطی پلاستیکی دو برابر تعداد سوراخ‌های عبور بلت در قالب و دیوار بتنی است. این محاسبه ساده و دقیق، در هنگام برآورد مصالح قالب‌بندی پروژه‌های عمرانی از اهمیت بالایی برخوردار می‌باشد.

نکات مهم در زمان استفاده از مهره مخروطی پلاستیکی چیست؟

• عدم استفاده ازقطعه مهره مخروطی میان بلت پلاستیکی موجب نفوذ خوردگی از طریق فولاد به داخل شبکه میلگردی خواهد شد.
• دقت نمایید که حتما پس از اتمام بتن ریزی و باز نمودن قالبها، مهره مخروطی پلاستیکی از سطح بتن خارج شود.
• دقت نمایید حتما برای پر کردن سوراخ به جای مانده ، پس از قالب برداری، از ملاتهای آب بند استفاده شود تا از امکان نفوذ عوامل مخرب به داخل شبکه میلگردی و ایجاد خوردگی جلوگیری شود .
