اسپیسر نیلینگ

معرفی اسپیسر نیلینگ و کاربرد آن در پروژه‌های عمرانی

عملیات نیلینگ (Nailing) یا همان میخ‌کوبی، برای نخستین بار در دهه ۱۹۶۰ میلادی توسط مهندسان استرالیایی با هدف تقویت دیواره‌های تونل‌ها ابداع شد. این روش به‌مرور زمان توسعه یافت و امروزه یکی از پرکاربردترین شیوه‌های تثبیت خاک در پروژه‌های عمرانی محسوب می‌شود.در مراحل اجرای نیلینگ، ابتدا دیواره‌ی محل موردنظر تسطیح (رگلاژ) می‌شود. پس از آن شبکه‌ای از مش‌های فولادی توسط میخ‌هایی با طول حدود ۵۰ سانتیمتر نصب می‌شود. در ادامه، لایه‌ای از بتن پاششی (شاتکریت) با ضخامت تقریبی ۱۰ تا ۱۵ سانتی‌متر روی سطح اجرا می‌گردد. پس از این مرحله، گمانه‌زنی انجام شده و میلگردها یا کابل‌ها درون حفره‌ها قرار می‌گیرند. این گمانه‌ها با دوغاب سیمان پر شده و پس از گیرش کامل، سر نیل‌ها تثبیت می‌شود. در روش‌های امروزی، تزریق با گروت‌های ویژه نیز انجام می‌پذیرد.نکته قابل توجه در سیستم نیلینگ این است که رانش خاک از طریق مش و بتن پاششی به نیل‌ها منتقل شده و در نهایت به داخل توده‌ی خاک هدایت می‌شود. در واقع خاک ناپایدار، توسط سیستم نیلینگ و به کمک خودش مهار می‌گردد.در سال‌های بعد، کشورهای آلمان و فرانسه نیز از این فناوری برای پایدارسازی ترانشه‌ها، تونل‌ها و پل‌ها بهره گرفتند. امروزه نیلینگ در پروژه‌های گودبرداری شهری، خطوط راه‌آهن، بزرگراه‌ها، سازه‌های بلندمرتبه و تثبیت شیب‌های مشرف به رانش، نقش کلیدی دارد.در فرآیند نیلینگ، استفاده از اسپیسر پلاستیکی میلگرد نقش مهمی ایفا می‌کند. این قطعه برای تثبیت موقعیت میلگردهای انکراژ و همچنین کاشت میلگرد و انکر بولت‌ها در خاک کاربرد دارد. اسپیسر نیلینگ باعث می‌شود میلگرد به‌صورت دقیق در مرکز گمانه قرار گرفته و با دیواره‌ی خاک تماس مستقیم نداشته باشد. این ویژگی به شکل مؤثری از انتقال رطوبت و خوردگی به میلگرد جلوگیری کرده و مانع زنگ‌زدگی آن می‌شود.از دیگر مزایای این قطعه می‌توان به افزایش دقت در اجرای کاشت بولت، بهینه‌سازی فاصله‌ی میلگرد با بتن یا خاک، و تقویت عملکرد سیستم نیلینگ در برابر رانش اشاره کرد. به همین دلیل، استفاده از Neyling Spacer در بسیاری از پروژه‌های تقویت خاک و سازه‌های زیرزمینی ضروری است.

اسپیسر نیلینگ یک قطعه‌ی پلاستیکی کاربردی است که در فرآیند نیلینگ و تثبیت خاک برای تنظیم موقعیت صحیح میلگردها و افزایش دوام سازه به کار می‌رود. این قطعه نه تنها مانع تماس مستقیم میلگرد با خاک و رطوبت می‌شود، بلکه به مقاومت کلی سیستم میخ‌کوبی نیز کمک می‌کند. استفاده از آن در پروژه‌های حفاری، ساخت تونل، پایدارسازی ترانشه‌ها و اجرای سازه‌های نگهبان یک ضرورت فنی محسوب می‌شود.

روش استفاده از اسپیسر نیلینگ

به عنوان یک قطعه کاربردی در فرآیند نیلینگ، به‌منظور تثبیت موقعیت میلگرد یا بولت در مرکز گمانه مورد استفاده قرار می‌گیرد. این قطعه نه تنها موجب قرارگیری دقیق میلگرد در مرکز سوراخ می‌شود، بلکه باعث می‌گردد چسب یا دوغاب تزریقی به‌طور یکنواخت اطراف میلگرد یا بولت را در بر بگیرد.

کاربرد در کاشت بولت

در فرآیند کاشت بولت برای توسعه یا تقویت مقاطع بتنی، اسپیسر نیلینگ به دور بولت پیچیده شده و سپس داخل سوراخ حفرشده هدایت می‌شود. هدف از این کار، قرارگیری دقیق بولت در مرکز گمانه است تا چسب کاشت میلگرد به صورت یکنواخت و کامل اطراف آن را پوشش دهد و پیوند محکمی میان بولت و بستر بتنی ایجاد شود.

کاربرد در مقاوم‌سازی خاک

در پروژه‌هایی که هدف تحکیم یا پایدارسازی خاک است، ابتدا با توجه به قطر گمانه‌های حفاری‌شده، اسپیسر با پوشش بتنی مناسب انتخاب می‌شود. سپس این قطعه به دور میلگرد نیلینگ پیچیده شده و همراه با آن وارد گمانه می‌گردد تا میلگرد در مرکز باقی بماند و عمل تزریق دوغاب یا گروت به‌درستی انجام شود.

اندازه و تعداد مورد نیاز اسپیسر نیلینگ

میزان استفاده از اسپیسر نیلینگ بسته به نوع کاربرد (کاشت بولت یا پایدارسازی خاک) و مشخصات پروژه، متفاوت است. انتخاب تعداد مناسب این قطعه نقش مهمی در تثبیت دقیق میلگرد یا بولت و اجرای صحیح فرآیند نیلینگ دارد.

در کاشت و تثبیت بولت

در پروژه‌هایی که هدف کاشت بولت برای توسعه مقاطع یا تقویت سازه‌هاست، تعداد اسپیسرها بر اساس عمق سوراخ حفرشده تعیین می‌شود. به‌طور معمول، در هر ۵۰ سانتی‌متر از عمق سوراخ، یک عدد اسپیسر نیلینگ مورد استفاده قرار می‌گیرد. این فاصله‌گذاری باعث می‌شود بولت در مسیر خود کاملاً در مرکز باقی بماند و چسب کاشت به صورت یکنواخت در اطراف آن توزیع شود.

در پایدارسازی خاک و نیلینگ

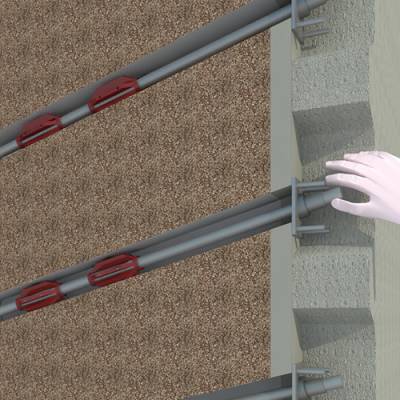

در پروژه‌های تحکیم و مقاوم‌سازی خاک که از نیلینگ استفاده می‌شود، معمولاً برای هر گمانه حفاری‌شده، یک عدد اسپیسر پلاستیکی نیلینگ کافی است. این قطعه در موقعیت مناسب به دور میلگرد پیچیده شده و همراه با آن وارد گمانه می‌شود تا میلگرد دقیقاً در مرکز سوراخ قرار گیرد و پوشش بتنی یا دوغاب به‌طور کامل پیرامون آن شکل گیرد.

نکات مهم و الزامی در استفاده از اسپیسر نیلینگ

برای عملکرد صحیح و مؤثر اسپیسر نیلینگ در فرآیندهای نیلینگ و کاشت بولت، رعایت برخی نکات فنی الزامی است. این موارد کمک می‌کنند تا میلگردها و بولت‌ها با دقت بیشتری در مرکز گمانه قرار گیرند و دوام و ایمنی سازه به‌طور کامل تأمین شود.

1. تثبیت اسپیسر با سیم آرماتوربندی

جهت جلوگیری از جابجایی اسپیسر نیلینگ حین جابجایی یا تزریق، توصیه می‌شود پس از نصب اسپیسر به دور میلگرد، آن را با سیم آرماتوربندی به‌طور محکم ثابت کنید. این کار موجب افزایش دقت در نصب و تضمین قرارگیری درست میلگرد در مرکز گمانه خواهد شد.

2. در نظر گرفتن قطر پوشش در حفاری

هنگام حفاری سوراخ برای بولت‌گذاری، باید علاوه بر قطر میلگرد، پوشش اضافی ایجاد شده توسط اسپیسر نیز لحاظ شود. عدم توجه به این موضوع می‌تواند منجر به برخورد میلگرد با دیواره گمانه و کاهش کیفیت تثبیت شود.

3. افزایش قطر حفاری با استفاده از اسپیسر

اسپیسر پلاستیکی نیلینگ به‌طور معمول ۲ سانتیمتر کاور بتنی در اطراف میلگرد یا بولت ایجاد می‌کند. بنابراین، در مجموع باید ۴ سانتی‌متر به قطر سوراخ حفاری، علاوه بر قطر میلگرد افزوده شود تا فضای کافی برای قرارگیری میلگرد و چرخش یکنواخت ملات یا چسب فراهم گردد.

نام محصول	پوشش بتنی (سانتی‌متر)	سایز میلگرد (میلی‌متر)	تعداد در بسته	وزن بسته (کیلوگرم)
Name	Concrete Cover	Bar Size	Packing (QTY)	Weight (KG)
اسپیسر نیلینگ Nailing 10	10	32 – 42	400	10.8
اسپیسر نیلینگ Nailing 20	20	32 – 42	400	12.8

مشخصات کلی

تعداد	100 عددی

سایر مشخصات

تعداد	100 عددی
