اسپیسر مینی فیکس

توضیحات

در بسیاری از مقاطع بتنی که ضخامت بتن‌ریزی کمتر است یا انتظار مقاومت کمتری وجود دارد، معمولاً از میلگردهایی با قطر کمتر از ۱۲ میلی‌متر و یا میلگردهای حرارتی استفاده می‌شود. نمونه‌هایی از این سازه‌ها عبارتند از سقف‌های تیرچه بلوک، سقف‌های عرشه فولادی، انواع کف‌ها و سقف‌های با شبکه میلگردی سبک، و همچنین قطعات پیش‌ساخته بتنی. در این موارد، وزن شبکه میلگرد و بارهای اجرایی نسبت به سایر المان‌های سازه‌ای کمتر است و برای ایجاد پوشش بتن مناسب روی میلگردها، می‌توان از اسپیسرهای پلاستیکی مدل مینی فیکس بهره برد.اسپیسرهای مینی فیکس قادرند میلگردهایی با قطر بین ۶ تا ۱۶ میلی‌متر را در شاخک‌های قفل‌کن خود جای دهند. معمولاً این نوع اسپیسرها در سازه‌های فولادی با میلگردهای حداکثر ۱۲ میلی‌متر کاربرد بیشتری دارند. این اسپیسرها با طراحی سبک و حجم کمتر، نسبت به نمونه‌های مشابه اقتصادی‌تر و مقرون به صرفه‌تر هستند. توان تحمل بار نقطه‌ای این اسپیسرها حدود ۲۵ تا ۳۵ کیلوگرم است که این میزان با تغییر ارتفاع اسپیسر دستخوش تغییر می‌شود.باتوجه به سبک بودن مقاطع مورد استفاده، قراردادن ۴ عدد اسپیسر مینی فیکس در هر مترمربع معمولاً کافی است. در صورتی که شبکه میلگردی سنگین‌تر و متراکم‌تر باشد، لازم است با محاسبه وزن میلگرد در هر مترمربع و در نظر گرفتن توان باربری اسپیسر، تعداد مورد نیاز اسپیسر تعیین گردد.به طور کلی، اسپیسر مینی فیکس از جنس پلاستیک مقاوم ساخته شده و برای نگهداری شبکه‌های میلگردی در سقف‌های سبک سازه‌ای مناسب است. این نوع اسپیسر که از پرکاربردترین اسپیسرهای کفی و سقفی در ساختمان محسوب می‌شود، با ایجاد فاصله عمودی مناسب بین شبکه آرماتور و قالب، باعث پوشش استاندارد و دقیق بتن مطابق با ضوابط آیین‌نامه مبحث ۹ مقررات ملی ساختمان می‌شود.اسپیسرهای پلاستیکی مینی فیکس با طراحی کوچک و خاص، وسیله‌ای ضروری در پروژه‌های بتنی هستند که علاوه بر افزایش کیفیت و دوام سازه، کارایی را بالا برده و هزینه‌های نگهداری بلندمدت را کاهش می‌دهند.

نحوه استفاده از اسپیسر میلگرد مینی فیکس

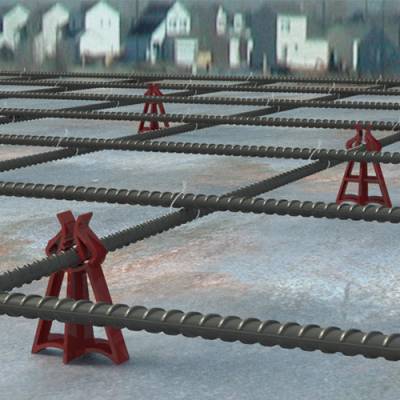

اسپیسر پلاستیکی مینی فیکس دارای دو شاخک دندانه‌دار است که به منظور نگهداشت و تثبیت میلگرد درون اسپیسر طراحی شده‌اند. برای استفاده، ابتدا میلگرد را بین این دو شاخک قرار می‌دهند و سپس میلگرد روی نشیمنگاه اسپیسر قرار می‌گیرد. شاخک‌ها باعث قفل شدن میلگرد در جای خود می‌شوند و مانع جابجایی آن حین عملیات بتن‌ریزی می‌گردند.ارتفاع نشیمنگاه اسپیسر از سطح قالب یا کف زیرین، نقش مهمی در تعیین ضخامت پوشش بتنی روی میلگرد ایفا می‌کند. این پوشش که به آن کاور بتن گفته می‌شود، نقش کلیدی در حفاظت میلگرد و دوام سازه دارد.

میزان مصرف اسپیسر پلاستیکی مینی فیکس در هر مترمربع

استفاده از اسپیسر پلاستیکی مینی فیکس بسته به نوع سازه، مقدار مشخصی دارد. در ادامه به مقادیر پیشنهادی برای دو کاربرد رایج اشاره می‌کنیم:

۱. در سقف‌های سبک

در پروژه‌هایی با سقف‌های سبک مانند تیرچه‌بلوک یا سقف‌های عرشه فولادی، به‌طور معمول برای هر مترمربع سطح، استفاده از ۴ عدد اسپیسر مینی فیکس کافی است تا پایداری و فاصله استاندارد میلگردها حفظ شود.

۲. در تیرها و پوترهای سبک

برای سازه‌هایی مانند تیرهای سبک یا پوترها، میزان مصرف کمی متفاوت است. در این موارد، به‌طور متوسط باید در هر متر طول تیر از ۴ عدد اسپیسر استفاده شود. این اسپیسرها در هر ردیف به‌صورت جفت و با فاصله حدود ۵ سانتی‌متر از یکدیگر قرار می‌گیرند تا توزیع یکنواختی حاصل شود.

نکات مهم در استفاده از اسپیسر پلاستیکی مینی فیکس

استفاده صحیح از اسپیسرهای مینی فیکس در پروژه‌های بتنی، مستلزم رعایت چند نکته کلیدی است که در ادامه به آن‌ها اشاره شده است:

۱. مناسب برای سطوح افقی سبک

اسپیسر مینی فیکس به گونه‌ای طراحی شده که بهترین عملکرد را در سطوح افقی مانند سقف‌ها و کف‌هایی با شبکه میلگردی سبک دارد. استفاده از این نوع اسپیسر در سازه‌های سنگین یا سطوح عمودی توصیه نمی‌شود.

۲. محدودیت در قطر میلگرد

اگرچه این نوع اسپیسر قابلیت جای‌گیری میلگردهایی با قطر ۶ تا ۱۸ میلی‌متر را دارد، اما برای پروژه‌هایی با میلگرد بالاتر از ۱۲ میلی‌متر توصیه نمی‌شود، چرا که توان باربری این اسپیسر متناسب با سازه‌های سبک طراحی شده و احتمال شکست آن در فشارهای بالا وجود دارد.

۳. ظرفیت باربری محدود

مینی فیکس قادر به تحمل بار نقطه‌ای بین ۲۵ تا ۳۵ کیلوگرم است. بنابراین، حتی اگر قطر میلگرد در بازه قابل پشتیبانی باشد، در صورت سنگین بودن وزن شبکه آرماتور، استفاده از اسپیسرهای مقاوم‌تری مانند ماکس فیکس یا هارد فیکس منطقی‌تر خواهد بود.

۴. شیوه صحیح نصب میلگرد

برای قرار دادن میلگرد درون شاخک‌های اسپیسر، باید دقت شود که عملیات بدون چرخاندن یا پیچاندن میلگرد انجام شود. وارد کردن میلگرد با فشار جانبی می‌تواند موجب شکستن شاخک‌های پلاستیکی شود و عملکرد اسپیسر را مختل کند.

۵. جایگزینی بهینه در شرایط باربری بالا

اگر پس از محاسبه وزن شبکه میلگردی و بارهای وارده مشخص شود که فشار وارد بر هر اسپیسر بیش از ظرفیت مینی فیکس است، افزایش تعداد آن در هر مترمربع راه‌حل مناسبی نیست. در این شرایط، استفاده از اسپیسرهایی با ظرفیت بالاتر مانند ماکس فیکس انتخاب هوشمندانه‌تری است. این اسپیسرها علاوه بر تحمل بار بیشتر (حدود ۴ برابر مینی فیکس)، به دلیل نیاز کمتر در هر مترمربع، هم از نظر اقتصادی به‌صرفه‌تر هستند و هم موجب افزایش سرعت اجرا خواهند شد.
