اسپیسر دابل فیکس

توضیحات

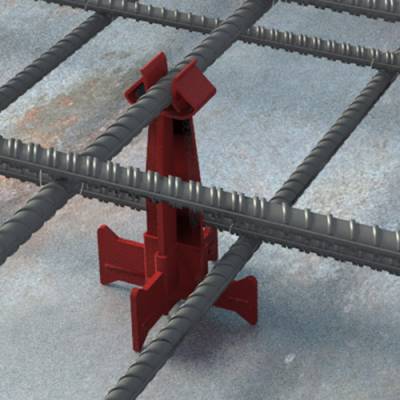

در بسیاری از پروژه‌های ساختمانی، اجرای دال‌های بتنی به صورت تمام‌بتنی انجام می‌شود که در این حالت، به‌کارگیری دو شبکه میلگرد در لایه‌های بالا و پایین ضروری است. اگر برای هر یک از این ردیف‌ها بخواهیم به‌طور جداگانه از اسپیسر پلاستیکی استفاده کنیم، این روش از نظر اقتصادی به‌صرفه نخواهد بود. علاوه بر آن، در بسیاری از موارد، شبکه میلگردی پایینی فضای مورد نیاز برای قرار دادن اسپیسر لایه بالا را محدود می‌کند.برای حل این مشکل، اسپیسر مخصوصی با عنوان اسپیسر دابل فیکس طراحی و تولید شده است. این نوع اسپیسر از دو بخش اصلی یعنی پایه و هد تشکیل می‌شود که به صورت کشویی در یکدیگر قرار می‌گیرند. بخش پایینی یا پایه به‌گونه‌ای طراحی شده که برای جای‌گیری میلگردهای لایه زیرین در دال مناسب است و از نظر عرضی نیز فضای کافی برای نگهداری میلگردها دارد. حداکثر سایز پیشنهادی میلگرد برای قرارگیری روی این بخش، ۲۸ میلی‌متر می‌باشد. قسمت بالایی یا هد نیز برای جای دادن میلگردهای لایه بالایی طراحی شده و توانایی نگهداری میلگردهایی تا قطر ۱۸ میلی‌متر را دارد.اسپیسر دابل فیکس توان تحمل بار نقطه‌ای بین ۱۵۰ تا ۲۰۰ کیلوگرم را داراست که این مقدار بسته به ارتفاع اسپیسر ممکن است متغیر باشد. علاوه بر این، این قطعه قابلیت تنظیم دقیق فاصله افقی بین دو شبکه آرماتور را فراهم کرده و از این لحاظ گزینه‌ای دقیق و کاربردی به شمار می‌رود.در واقع، Double Fix Spacer یکی از انواع فاصله‌دهنده‌های مخصوص بتن‌ریزی محسوب می‌شود که به منظور تثبیت موقعیت میلگردها و ایجاد پوشش یکنواخت بتنی مورد استفاده قرار می‌گیرد. طراحی ویژه آن باعث می‌شود تا میلگردها در دو لایه به‌خوبی در جای خود قرار گرفته و از جابجایی آن‌ها در حین بتن‌ریزی جلوگیری شود. استفاده از این نوع اسپیسر، بهبود کیفیت و دوام سازه‌های بتنی را در پی داشته و می‌تواند از بروز مشکلات رایج در این نوع سازه‌ها پیشگیری نماید.

میزان مصرف اسپیسر دابل فیکس در دال‌های بتنی

استفاده صحیح از اسپیسر دابل فیکس در پروژه‌های ساختمانی، نقش مهمی در حفظ فاصله دقیق بین دو شبکه آرماتور دارد. بسته به نوع دال و وزن میلگردها، مقدار مصرف این نوع اسپیسر متفاوت خواهد بود.

دال‌های دو شبکه با وزن معمولی

در دال‌هایی که دارای شبکه آرماتور با وزن معمولی هستند، میزان مصرف استاندارد اسپیسر دابل فیکس چهار عدد در هر متر مربع می‌باشد. این مقدار برای تأمین فاصله مناسب بین مش بالا و پایین کافی است و پایداری سازه را تضمین می‌کند.

دال‌های دو شبکه با وزن سنگین

در دال‌هایی که به دلیل استفاده از میلگردهای ضخیم یا آرایش متراکم، وزن شبکه آرماتور بالا است، تعداد مورد نیاز اسپیسر باید به‌صورت دقیق‌تری محاسبه شود. عوامل مؤثر در این محاسبه عبارتند از:

• وزن شبکه میلگرد در هر متر مربع

• بارهای مرده و زنده وارد بر دال

• ظرفیت باربری اسپیسر دابل فیکس بر اساس ارتفاع انتخاب‌شده

در چنین شرایطی، لازم است تعداد اسپیسرها افزایش یابد تا از نشست یا تغییر شکل شبکه آرماتور جلوگیری شود.

استفاده از اسپیسر کمکی در شرایط خاص

در مواقعی که وزن آرماتورها بیش از حد بالا باشد، توصیه می‌شود برای کاهش فشار وارده به اسپیسر دابل فیکس، از اسپیسر هارد فیکس به‌صورت کمکی نیز استفاده شود. این اسپیسرها می‌توانند با فاصله حدود یک تا دو متر از یکدیگر در لایه زیرین آرماتور قرار گیرند تا پایداری بیشتری فراهم گردد.

روش استفاده از اسپیسر پلاستیکی دابل فیکس

استفاده صحیح از اسپیسر دابل فیکس در اجرای دال‌های بتنی نقش مهمی در تثبیت و حفظ فاصله بین دو شبکه میلگرد دارد. برای بهره‌برداری مؤثر از این قطعه، مراحل زیر را دنبال کنید:

مرحله اول: مونتاژ اولیه اسپیسر

در ابتدا، بخش نری یا همان هد اسپیسر را به‌صورت کشویی درون شیار تعبیه‌شده در پایه قرار دهید. این اتصال باید تا نقطه انتهایی به‌درستی انجام شود تا دو قطعه به‌طور کامل در یکدیگر قفل شوند.

مرحله دوم: جای‌گذاری میلگردهای مش پایین

پس از مونتاژ پایه و هد، میلگردهای لایه زیرین را روی قسمت پایینی اسپیسر (پایه) قرار دهید. نکته قابل توجه در طراحی پایه این است که دو بال آن با دو بال دیگر از نظر ارتفاع متفاوت هستند. این تفاوت ارتفاع باعث می‌شود که میلگردها بتوانند به صورت متقاطع نسبت به یکدیگر قرار گیرند و تداخلی بین آن‌ها به وجود نیاید.

مرحله سوم: نصب میلگردهای مش بالا

پس از چیدمان کامل مش پایینی، میلگردهای لایه بالایی را در شاخک‌های کارگیر موجود در هد اسپیسر قرار دهید. این شاخک‌ها به گونه‌ای طراحی شده‌اند که بتوانند میلگردها را با ثبات و بدون لغزش در موقعیت مورد نظر نگه دارند.

نکات مهم هنگام استفاده از اسپیسر دابل فیکس

اسپیسر دابل فیکس مخصوص دال‌های بتنی یا کف‌های بتنی با ضخامت نسبتاً زیاد طراحی شده است که در آن‌ها از دو ردیف میلگرد برای مسلح‌سازی استفاده می‌شود. برای بهره‌برداری صحیح و افزایش کارایی این محصول، نکات زیر باید مد نظر قرار گیرد:

• کاربرد اصلی:
  اسپیسر دابل فیکس به طور ویژه برای دال‌های دو شبکه که ضخامت قابل توجهی دارند مناسب است و به تثبیت فاصله بین لایه‌های آرماتور کمک می‌کند.

• وزن شبکه میلگرد پایین:
  در شرایطی که وزن شبکه میلگرد پایینی بیش از حد نرمال باشد، می‌توان به صورت تک‌تکی از پایه دابل فیکس به‌عنوان کمک استفاده کرد. همچنین استفاده از اسپیسرهای کمکی مانند هارد فیکس نیز توصیه می‌شود تا فشار وارده به اسپیسر دابل فیکس کاهش یابد.

• وزن شبکه میلگرد بالا:
  اگر وزن شبکه میلگردی بالایی سنگین باشد، می‌توان در فواصل منظم از اسپیسرهای هارد فیکس به عنوان تقویتی در بین اسپیسرهای دابل فیکس بهره برد تا پایداری شبکه‌ها حفظ شود.

• میزان مصرف استاندارد:
  معمولاً در هر متر مربع از دال، چهار عدد اسپیسر دابل فیکس استفاده می‌شود. اما این مقدار می‌تواند بسته به وزن شبکه میلگرد، بارهای مرده و زنده وارد بر سازه و همچنین ظرفیت باربری اسپیسر تغییر کند.

• تنظیم فاصله‌ها بر اساس بار وارده:
  اگر پس از محاسبه وزن کل میلگرد و بارهای وارد بر دال، وزن پایین‌تر از حد قابل تحمل اسپیسر دابل فیکس باشد، می‌توان فاصله بین اسپیسرها را افزایش داد. برعکس، زمانی که بار وارده بیش از توان تحمل چهار عدد اسپیسر در هر متر مربع باشد، تعداد اسپیسرها باید افزایش یابد.
