قوطی کلید و پریز سقفی

توضیحات

درفرآیندهای نوین ساخت‌وساز صنعتی، یکی از نکات مهمی که باید پیش از بتن‌ریزی در نظر گرفته شود، تعیین محل عبور کابل‌ها و محل نصب تجهیزات روشنایی مانند لوسترهاست. در روش‌هایی مانند قالب‌بندی لارج پنل، تونل فرم یا هوپاد، عملیات قالب‌بندی دیوار و سقف به‌صورت همزمان انجام شده و بتن‌ریزی نیز به‌صورت یکپارچه روی هر دو بخش اجرا می‌شود. در نتیجه، سازه به‌صورت یکپارچه از دیوار و سقف بتنی شکل می‌گیرد و دیگر خبری از تیر و ستون‌های سنتی نیست.در این نوع سیستم‌ها، اجرای تاسیسات الکتریکی باید قبل از بتن‌ریزی نهایی انجام شود. بر اساس نقشه برق پروژه، مکان دقیق عبور کابل‌ها و نصب قوطی‌های کلید، پریز و روشنایی مشخص شده و آماده‌سازی‌های لازم صورت می‌گیرد. این موضوع حتی در سیستم‌های قالب‌بندی سنتی نیز اهمیت دارد، چرا که محل نصب روشنایی سقفی یا لوستر باید پیش از بتن‌ریزی دال‌های سقف پیش‌بینی شود.در روش‌های قدیمی‌تر، برای ایجاد فضای لازم جهت نصب روشنایی، از قطعات یونولیتی استفاده می‌شود که پس از بتن‌ریزی و باز کردن قالب‌ها، این قطعات خارج شده و فضای باقیمانده با ملات پر می‌شود. اما در راهکارهای جدیدتر، قوطی‌های کلید و پریز سقفی که از جنس پلاستیک مقاوم طراحی شده‌اند، مورد استفاده قرار می‌گیرند. این قوطی‌ها، شامل دو بخش بدنه و درب بوده و پیش از بتن‌ریزی، در مکان تعیین‌شده بر اساس نقشه قرار می‌گیرند. پس از اتمام بتن‌ریزی و برداشتن قالب‌ها، با جدا کردن درپوش قوطی، دسترسی به محل نصب و سیم‌کشی سقفی به‌راحتی فراهم می‌شود. این نوع قوطی‌ها معمولاً دارای عمق ۵ سانتی‌متر بوده و از پلی‌اتیلن فشرده تولید می‌شوند تا در برابر فشار و شرایط محیطی مقاومت مناسبی داشته باشند.

همچنین در سیستم‌های الکتریکی ساختمان، از قطعه‌ای به نام “سوئیچ باکس” یا همان جعبه کلید برق استفاده می‌شود که وظیفه دارد محل ایمنی برای اتصال سیم‌ها و نصب کلیدها یا تجهیزات کنترلی فراهم کند. این جعبه‌ها به صورت محکم به تیرچه‌های سقفی متصل شده و کابل‌ها درون آن هدایت و متصل می‌شوند، تا یک ساختار ایمن و منظم برای سیم‌کشی سقفی فراهم گردد.

نحوه استفاده از قوطی کلید و پریز سقفی چگونه است؟

پس از پایان عملیات آرماتوربندی دیوار و نصب قالب‌های مربوط به آن، قالب کف سقف بسته می‌شود. در این مرحله، ابتدا با استفاده از اسپیسرهای پلاستیکی، فاصله بین آرماتورها تنظیم شده و سپس آرماتورهای سقف نصب می‌گردند.

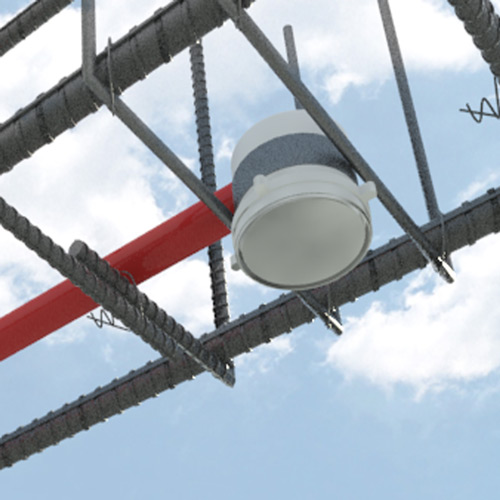

بر اساس نقشه تاسیسات الکتریکی، لوله‌های برق در نقاط مشخص شده تعبیه می‌شوند. در محل‌هایی که قرار است خروجی روشنایی سقفی وجود داشته باشد، قوطی کلید و پریز سقفی نصب می‌گردد.
این قوطی‌ها به گونه‌ای طراحی شده‌اند که لوله‌های برق به صورت انتظار به آن‌ها متصل می‌شوند تا پس از پایان پروژه و طبق نقشه سیم‌کشی، سیم‌ها و کابل‌های برق به راحتی هدایت شده و عملیات برق‌رسانی کامل شود.قوطی کلید و پریز سقفی (یا همان سوئیچ باکس) مجهز به دربی است که از ورود بتن و شیره‌ی آن به داخل قوطی در حین بتن‌ریزی جلوگیری می‌کند. پس از اتمام بتن‌ریزی و باز کردن قالب‌ها، این درب برداشته شده و امکان انجام عملیات مربوط به نصب روشنایی سقفی فراهم می‌شود.

میزان استفاده از قوطی کلید و پریز سقفی چقدر باید باشد؟

تعداد و موقعیت نصب قوطی کلید و پریز سقفی بر اساس نقشه برق ساختمان تعیین می‌شود. این میزان بستگی به تعداد روشنایی‌های سقفی مورد نیاز و همچنین سایر سیستم‌هایی مانند سیستم‌های امنیتی و ایمنی دارد که به سیم‌کشی نیاز دارند. بنابراین، برنامه‌ریزی دقیق طبق پلان تاسیسات باعث می‌شود تا تعداد قوطی‌های لازم به درستی پیش‌بینی و نصب گردد.

نکات مهم هنگام استفاده از قوطی کلید و پریز سقفی چیست؟

عدم استفاده از قوطی کلید و پریز سقفی پیش از بتن‌ریزی می‌تواند باعث هزینه‌های بالایی شود؛ زیرا برای تعبیه محل روشنایی سقفی یا تجهیزات ایمنی مانند اعلام و اطفاء حریق، نیاز به حفر دوباره سقف به وجود می‌آید که فرآیندی پرهزینه و زمان‌بر است.

همچنین، باید حتماً درب قوطی کلید هنگام نصب در محل قرار داشته باشد. در غیر این صورت، احتمال نفوذ بتن و شیره‌ی آن به داخل قوطی وجود دارد که پس از سخت شدن بتن، پاکسازی آن بسیار دشوار خواهد شد و این موضوع باعث اختلال در عملیات سیم‌کشی سقف می‌شود.

نکته دیگر اینکه، محل انتهای لوله برق که به حالت انتظار به قوطی کلید و پریز متصل می‌شود، باید با استفاده از تیغ یا گردبر مناسب برش داده شده و سر لوله به داخل قوطی وارد شود تا اتصال صحیح و ایمن فراهم گردد.

قوطی کلید و پریز سقفی چه کاربردی در سیستم برق‌رسانی ساختمان دارد؟

قوطی کلید و پریز سقفی به عنوان یک محفظه محافظ و منظم برای نصب کلیدها، پریزها و اتصال سیم‌های برق در سقف ساختمان استفاده می‌شود. این قوطی‌ها باعث می‌شوند سیم‌کشی‌ها به صورت مرتب و ایمن انجام شده و همچنین دسترسی به آن‌ها برای تعمیرات و نگهداری آسان‌تر باشد. وجود این قوطی‌ها به جلوگیری از آسیب دیدن سیم‌ها و اتصالات کمک می‌کند و نقش مهمی در تضمین ایمنی و دوام سیستم برق‌رسانی دارد.

چرا باید قوطی کلید و پریز سقفی قبل از بتن‌ریزی نصب شود؟

نصب قوطی کلید و پریز سقفی پیش از بتن‌ریزی ضروری است چون به این ترتیب محل دقیق عبور کابل‌ها و نصب روشنایی‌ها به صورت اصولی و مطابق نقشه تاسیسات تعیین می‌شود. اگر این مرحله به درستی انجام نشود، پس از بتن‌ریزی برای ایجاد فضا و نصب تجهیزات برقی باید عملیات تخریب و حفر انجام شود که علاوه بر هزینه‌های زیاد، باعث آسیب به سازه و تأخیر در پروژه خواهد شد. نصب به موقع قوطی‌ها به صرفه‌جویی در زمان، هزینه و افزایش کیفیت کار کمک می‌کند.

جنس معمول قوطی کلید و پریز سقفی از چیست و چه ویژگی‌هایی باید داشته باشد؟

معمولاً قوطی‌های کلید و پریز سقفی از مواد پلاستیکی مقاوم مثل پلی‌اتیلن فشرده تولید می‌شوند. این مواد باید در برابر فشار بتن و شرایط محیطی مقاوم باشند تا در هنگام بتن‌ریزی تغییر شکل ندهند یا آسیب نبینند. همچنین باید قابلیت جلوگیری از نفوذ بتن و شیره‌ی آن به داخل قوطی را داشته باشند تا فضای داخلی قوطی تمیز باقی بماند و پس از باز کردن قالب‌ها، عملیات برق‌کشی به راحتی انجام شود.

درب قوطی کلید و پریز سقفی چه نقشی در هنگام بتن‌ریزی ایفا می‌کند؟

درب قوطی کلید و پریز سقفی به منظور جلوگیری از ورود بتن، شیره بتن و گرد و غبار به داخل قوطی تعبیه شده است. در زمان بتن‌ریزی، این درب به طور کامل روی قوطی بسته می‌شود تا فضای داخل آن محافظت شده و پس از خشک شدن بتن، امکان نصب سیم‌ها و تجهیزات روشنایی به آسانی فراهم شود. عدم وجود درب می‌تواند باعث ورود مواد اضافی به داخل قوطی شده و عملیات برق‌کشی را با مشکل مواجه کند.

چگونه می‌توان محل دقیق نصب قوطی کلید و پریز سقفی را در ساختمان تعیین کرد؟

محل دقیق نصب قوطی کلید و پریز سقفی براساس نقشه‌های تاسیسات الکتریکی ساختمان مشخص می‌شود. این نقشه‌ها شامل اطلاعات کامل درباره تعداد و مکان روشنایی‌های سقفی، پریزها، کلیدها و دیگر تجهیزات برقی هستند. مهندسان برق با توجه به نیازهای پروژه و استانداردهای فنی، محل نصب قوطی‌ها را تعیین می‌کنند تا علاوه بر رعایت اصول ایمنی، دسترسی و عملکرد صحیح تجهیزات نیز تضمین شود.
