کوپلر یا وصله مکانیکی به قطعات مکانیکی اطلاق می‌شود که برای اتصالات دو آرماتور در راستای هم یا در زاویه ۹۰ درجه استفاده می‌شود. این قطعات باید از جنس سخت و با مقاومت بالایی ساخته شوند تا بتوانند فشار و تنش‌های ناشی از بارهای سازه‌ای را تحمل کنند.
مزایا و کاربردها
استفاده از کوپلر یا وصله مکانیکی، به‌عنوان یکی از اجزای کلیدی در ساخت و ساز، با توجه به ساختار خاص و مزایای اقتصادی و کاربری آن، به‌طور قابل توجهی توسعه یافته و در حال پیشرفت است. برخی از مزایای اصلی آن عبارتند از:
کوپلر یا وصله مکانیکی، با ارائه مزایای اقتصادی و کاربری، نقش مهمی در صنعت ساخت و ساز ایفا می‌کند. در ادامه این مقاله، به بررسی جزئیات بیشتری درباره این قطعه و کاربردهای آن خواهیم پرداخت. ما را همراهی کنید.

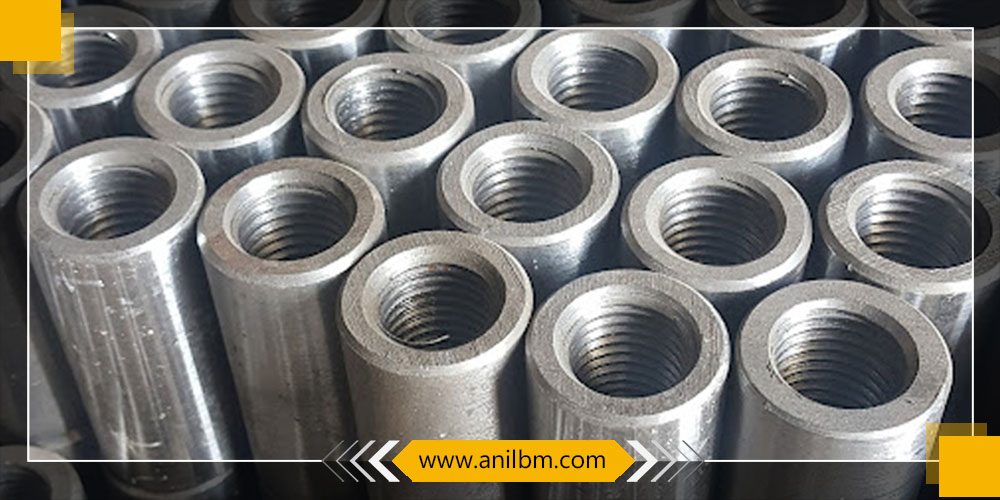

جنس کوپلر یا وصله مکانیکی معمولاً از فولاد CK45 است و غالباً در مهندسی برای اتصال میلگردها و آرماتورها در اندازه‌های گوناگون استفاده می‌شود. این قطعات مکانیکی موجب می‌شوند تا دو آرماتور به‌طور یکپارچه به هم متصل شوند.
همان‌طور که پیش‌تر ذکر شد، کوپلرها برای عدم ایجاد اورلپ در وصله میلگردها در سازه‌های بتنی طراحی شده‌اند. این ویژگی باعث می‌شود که:
کوپلر یا وصله مکانیکی یکی از بهترین و شناخته‌شده‌ترین قطعات در اتصالات مکانیکی است. استفاده از این قطعه در تمامی نقاط سازه و به‌جای خم‌های آرماتور، کارایی و استحکام سازه را به‌طور چشمگیری افزایش می‌دهد.
برای درک بهتر از کاربرد کوپلر، به موارد زیر توجه کنید:
ساخت سازه‌های مختلف: کوپلرها در ساخت سازه‌هایی نظیر بیمارستان‌ها، برج‌ها، هتل‌ها، پل‌ها و خانه‌های مسکونی به‌کار می‌روند.
انتقال نیرو: کوپلرها برای انتقال نیرو بین آرماتورها در اندازه‌های مختلف طراحی شده‌اند و می‌توان آن‌ها را ایده‌آل‌ترین نوع اتصال برای این منظور دانست.
تکمیل سازه‌های عمرانی: در پروژه‌هایی که تعداد زیادی میله و میلگرد به کار رفته است، کوپلرها به تکمیل سازه کمک می‌کنند.
ساخت ستون‌ها: کوپلرها به‌عنوان اتصالات مؤثر در ساخت ستون‌ها استفاده می‌شوند و استحکام بیشتری به سازه می‌بخشند.
تعمیر و بازسازی ساختمان‌ها: در پروژه‌های تعمیر و بازسازی، استفاده از کوپلرها می‌تواند به بهبود کیفیت و استحکام اتصالات کمک کند.
کوپلر یا وصله مکانیکی با کاربردهای گسترده و مزایای متعدد، یکی از اجزای کلیدی در صنعت ساخت و ساز به شمار می‌رود. در ادامه، به بررسی مزایای استفاده از این قطعه خواهیم پرداخت.
استفاده از کوپلر (وصله مکانیکی) در پروژه‌های ساختمانی مزایای زیادی دارد که به برخی از آن‌ها اشاره می‌شود:
حذف میلگرد اضافی: استفاده از کوپلر موجب حذف میلگردهای اضافی در پروژه‌های ساختمانی می‌شود و به صرفه‌جویی در هزینه‌ها کمک می‌کند.
ایجاد اطمینان در فرآیند کار: این اتصالات به‌گونه‌ای طراحی شده‌اند که انتقال بار به بتن بستگی نداشته باشد، که باعث افزایش اطمینان در فرآیند اجرایی می‌شود.
تمامیت ساختاری: اتصالات مکانیکی از تمامیت ساختاری برخوردار هستند و استحکام بیشتری به سازه می‌بخشند.
کاهش ازدحام میلگرد: استفاده از کوپلر، ازدحام میلگرد را به حداقل می‌رساند. در حالی که اتصال اورلپ می‌تواند ازدحام میلگرد در محل اتصال را دو برابر افزایش دهد.
امکان استفاده از آرماتورهای بزرگ‌تر: استفاده از کوپلر به جای اورلپ، امکان استفاده از آرماتورهایی با سایز بزرگ‌تر را در ستون‌های با ابعاد کوچک‌تر فراهم می‌کند، که این امر طراحی مقرون به صرفه‌تری را به دنبال دارد.
صرفه‌جویی اقتصادی: با کاهش ابعاد ستون‌ها، استفاده از کوپلر به صرفه‌جویی اقتصادی قابل توجهی در روند اجرای پروژه کمک می‌کند.
ایجاد انسجام در سازه: وصله مکانیکی باعث ایجاد انسجام و یکپارچگی در سازه می‌شود که اورلپ قادر به انجام این کار نیست.
کاهش هزینه‌های کارگاه: استفاده از کوپلر، هزینه دستمزد کارگاه‌ها را کاهش داده و سرعت کار را افزایش می‌دهد که به نوبه خود منجر به صرفه‌جویی بیشتر می‌شود.
آسانی در نصب: با توجه به کاهش ازدحام میلگردها، قرار دادن میلگردها در شبکه آسان‌تر می‌شود و کار با کوپلر بسیار راحت است.
افزایش یکپارچگی سازه: استفاده از اتصالات مکانیکی، یکپارچگی بیشتری در سازه ایجاد می‌کند.
مقاومت بالا در برابر بارهای لرزه‌ای: کوپلر نسبت به اورلپ از مقاومت بیشتری در برابر بارهای لرزه‌ای و سایر حوادث طبیعی برخوردار است.
استفاده از کوپلر یا وصله مکانیکی به‌عنوان یک راهکار مؤثر و اقتصادی در ساخت و ساز، به بهبود کیفیت و کارایی سازه‌ها کمک شایانی می‌کند.
کوپلرها یا وصله‌های مکانیکی در سازه‌های ساختمانی انواع مختلفی دارند که هر یک برای کاربرد خاصی طراحی شده‌اند. در زیر به برخی از این انواع اشاره می‌شود:

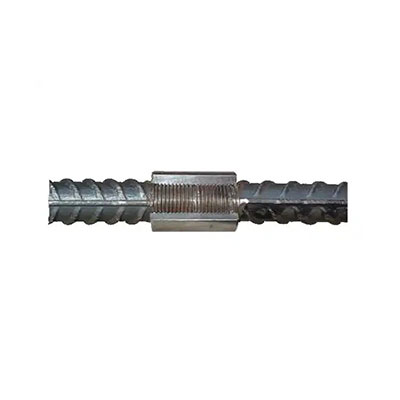

کوپلر استاندارد (رزوه راستگرد): این نوع کوپلر معمولاً برای اتصال میلگردها با رزوه‌های راستگرد به کار می‌رود و یکی از پرکاربردترین انواع است.

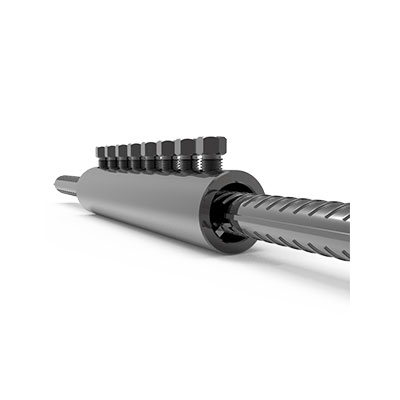

کوپلر پیچی قفل شونده: این کوپلر دارای مکانیزم قفل شونده است که اتصالات را محکم‌تر می‌کند و از شل شدن آن‌ها جلوگیری می‌کند.

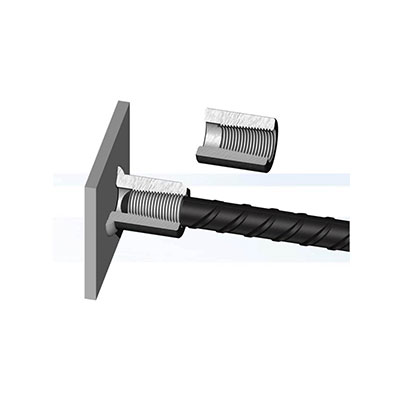

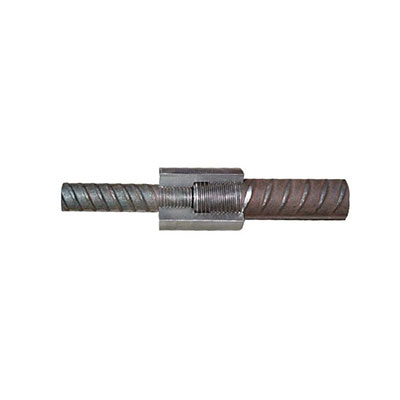

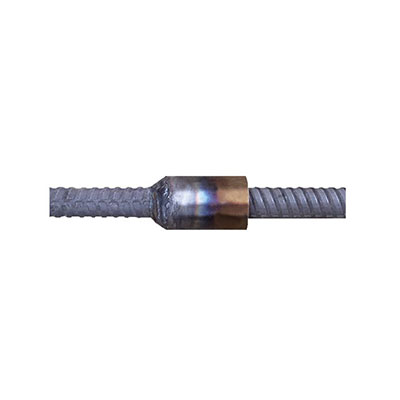

کوپلر جوشی میلگرد و سازه: این نوع کوپلر به میلگردها و سازه‌های فلزی جوش می‌شود و برای اتصالات قوی و دائمی مناسب است.
کوپلر چپ و راست: این کوپلرها برای اتصالات میلگردها در دو جهت مختلف طراحی شده‌اند و به اتصال میلگردها در زوایای مختلف کمک می‌کنند.

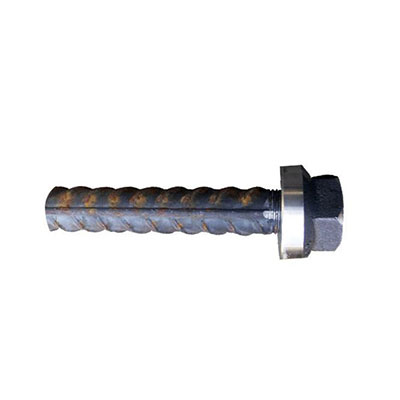

کوپلر انتهایی: این نوع کوپلر برای اتصال انتهای میلگردها به یکدیگر استفاده می‌شود و به ایجاد اتصالات قوی در انتهای سازه کمک می‌کند.

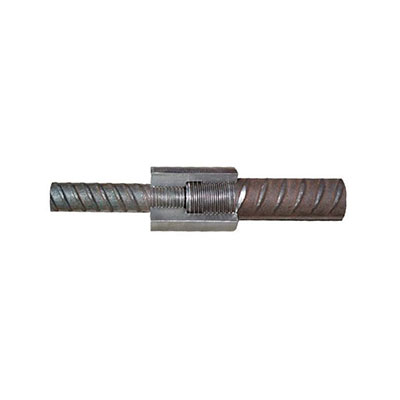

کوپلر تبدیل: این کوپلرها برای تبدیل سایز میلگردها از یک سایز به سایز دیگر به کار می‌روند و امکان استفاده از میلگردهای مختلف را فراهم می‌کنند.
کوپلر گروتی: این نوع کوپلر برای استفاده در پروژه‌های خاص و با نیاز به گروت‌ریزی طراحی شده است.
کوپلر موقعیت: این کوپلرها برای حفظ موقعیت میلگردها در هنگام بتن‌ریزی به کار می‌روند و به جلوگیری از جابجایی آن‌ها کمک می‌کنند.
کوپلر برای آرماتورهای فشاری: این نوع کوپلر به‌خصوص برای اتصالات میلگردهای فشاری طراحی شده و به انتقال بار به‌طور مؤثر کمک می‌کند.
هر یک از انواع کوپلرها با توجه به نیازهای خاص پروژه‌های ساختمانی طراحی شده‌اند و انتخاب صحیح آن‌ها می‌تواند تأثیر زیادی بر کیفیت و استحکام سازه‌ها داشته باشد.
استفاده از کوپلر به‌عنوان یک اتصال مکانیکی قابل اعتماد شناخته می‌شود. در حالی که استحکام‌گیری اورلپ به اثر متقابل با بتن وابسته است و می‌تواند باعث افزایش طول اورلپ و کاهش کارایی آن شود، اتصالات مکانیکی (کوپلر) به دلیل عدم وابستگی به انتقال بار به بتن، دارای اطمینان بیشتری هستند. این ویژگی، احتمال از هم پاشیدگی بتن را کاهش می‌دهد.
اتصال مکانیکی (کوپلر) یکپارچگی بیشتری را در سازه فراهم می‌کند و در برابر حوادث ناشی از خطای انسانی، بارهای لرزه‌ای و سایر حوادث طبیعی مقاومت بالاتری دارد. طبق آیین‌نامه‌های طراحی بتن، مقاومت کوپلر معمولاً باید حدود ۱۲۵% تا ۱۵۰% بیشتر از مقاومت اورلپ باشد، که این امر نشان‌دهنده برتری کوپلر در طراحی و ایمنی سازه‌هاست.

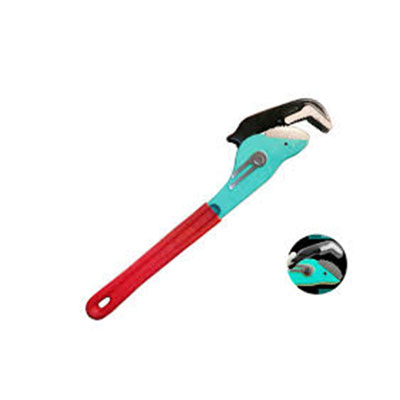

استفاده از میلگردهای دارای پوشش ضدخوردگی می‌تواند هزینه‌بر باشد و در برخی موارد نیاز به طول‌های زیادی از آن‌ها وجود دارد. در مقابل، نصب کوپلر سریع و آسان است و نیاز به تخصص کارگر یا هزینه دستمزد بالایی ندارد. این ویژگی‌ها باعث می‌شود اتصال مکانیکی با کاهش هزینه‌های دستمزد کارگران و افزایش سرعت پیشرفت امور، به کاهش چشم‌گیر هزینه‌ها کمک کند.
کوپلرها به‌عنوان یک راهکار مؤثر و اقتصادی در اتصالات مکانیکی، با ارائه مزایای متعدد، می‌توانند تأثیر قابل توجهی بر کیفیت و کارایی سازه‌ها داشته باشند.
استفاده از کوپلر در مرحله آرماتوربندی تأثیر بسزایی بر سرعت و کارایی اجرا دارد. در زیر به برخی از مزایای این روش اشاره می‌شود:
افزایش سرعت اجرا: با استفاده از کوپلر، مراحل قالب‌بندی و آرماتوربندی به‌طور قابل توجهی سریع‌تر می‌شود. این امر به دلیل مستقل بودن وصله مکانیکی از بتن است که باعث تسهیل در فرآیند کار می‌گردد.
تولید مقاطع پیش‌ساخته: کوپلرها امکان تولید مقاطع تیر و ستون به‌صورت پیش‌ساخته در کارگاه را فراهم می‌کنند. این مقاطع می‌توانند به‌صورت درجا در محل پروژه بتن‌ریزی شوند، که به سرعت و کارایی اجرای پروژه کمک می‌کند.
دقت بالا در نصب: رزوه‌زنی و بستن شبکه آرماتور با دستگاه‌های CNC (کنترل عددی کامپیوتری) به‌طور دقیق و مطابق با نقشه اجرایی سازه انجام می‌شود. این دقت بالا موجب بهبود کیفیت اتصالات و کاهش خطاهای ممکن در فرآیند کار می‌شود.
انتقال آسان به محل پروژه: پس از تولید دقیق قطعات، آن‌ها به کمک جرثقیل به مکان اصلی خود منتقل می‌شوند و با استفاده از وصله مکانیکی به یکدیگر متصل می‌شوند. این فرآیند نه‌تنها سرعت را افزایش می‌دهد، بلکه موجب کاهش زمان لازم برای آرماتوربندی می‌گردد.
کاهش زمان مورد نیاز برای آرماتوربندی: با استفاده از این روش مکانیزه، زمان صرف‌شده برای آرماتوربندی به‌طور چشمگیری کاهش می‌یابد، که به نوبه خود به تسریع در اجرای کلی پروژه کمک می‌کند.
به‌طور کلی، استفاده از کوپلر در آرماتوربندی نه‌تنها سرعت اجرا را افزایش می‌دهد، بلکه دقت و کیفیت کار را نیز بهبود می‌بخشد. این ویژگی‌ها، منجر به صرفه‌جویی در زمان و هزینه‌های پروژه‌های ساختمانی می‌شود.
طبق بند ۱۹۲۱،۲،۶ آیین‌نامه UBC 97، آرماتورهایی که در قاب‌های خمشی و اعضای مرزی دیوار برشی تحت تأثیر نیروهای کششی و لنگر خمشی ناشی از زلزله قرار می‌گیرند، می‌توانند با استفاده از کوپلر مطابق با بند ۱۹۱۲،۱۴،۳،۴ وصله شوند. این وصله‌ها به دو دسته تقسیم می‌شوند:
تیپ ۱: کوپلر استاندارد که در منطقه لرزه‌خیز (خطر کم) می‌تواند در هرجای سازه استفاده شود. در مناطق لرزه‌خیز ۳، ۲ و ۴، استفاده از این وصله در نقاطی که انتظار رفتار غیرخطی وجود دارد، مجاز نیست.
تیپ ۲: این وصله در هر بخشی از سازه و در هر منطقه لرزه‌ای قابل استفاده است و به مقاومت در فشار و کشش برابر حداقل ۱.۶ برابر مقاومت مشخصه حد جاری شدگی آرماتور و یا ۰.95 مقاومت حد نهایی آرماتور نیاز دارد.
آیین‌نامه ACI 318-2014 محدودیت‌هایی برای استفاده از وصله پوششی دارد:
محدودیت‌های وصله پوششی:
وصله‌های کششی: طبق بند ۱۲،۱۵،۶، قطعات کششی فقط به وسیله وصله‌های مکانیکی یا جوش مجاز هستند و استفاده از وصله پوششی برای میلگردها ممنوع است.
در مبحث نهم مقررات ملی ساختمان، مشابه آیین‌نامه ACI 318، استفاده از وصله مکانیکی در انواع قاب‌های خمشی مجاز است و محدودیت‌های مشابهی برای وصله پوششی اعمال شده است:
با توجه به آیین‌نامه‌ها و ضوابط مختلف، استفاده از کوپلر (وصله مکانیکی) برای اتصالات آرماتور در سازه‌های بتنی به‌ویژه در شرایط لرزه‌ای مجاز است، با این حال محدودیت‌هایی برای استفاده از وصله‌های پوششی وجود دارد که باید رعایت شوند. این ضوابط به هدف افزایش ایمنی و استحکام سازه‌ها طراحی شده‌اند.
ضوابط وصله‌ها در آیین‌نامه بتن ایران (آبا) مشابه با ضوابط مندرج در مبحث نهم مقررات ملی ویرایش سال ۱۳۹۲ است، اما تفاوت‌هایی نیز وجود دارد که به شرح زیر میباشد:
با وجود شباهت‌های موجود بین آیین‌نامه بتن ایران و مبحث نهم مقررات ملی، تفاوت‌هایی در روش‌های وصله، تعریف وصله ترکیبی و محاسبات مقاومت وجود دارد که باید در طراحی و اجرای سازه‌های بتن‌آرمه مدنظر قرار گیرد. این تفاوت‌ها ممکن است تأثیراتی بر روش‌های اجرایی و کیفیت اتصالات داشته باشد.
